张力控制器的正确安装接线方法

张力控制器的正确安装接线方法

东莞天机传动制造厂家生产销售张力控制器等机械仪器；

张力控制器的安装和接线方法其实很简单的；

我们先讲解下张力控制器的安装吧；

在需要检测物料张力的部位选择一根导辊或轴，

将导辊两端的轴承座安装固定在张力传感器的上支承板上，

然后，将张力传感器的底座（下支承板）固定在机器上。如下图：

安装张力传感器的导辊或轴与物料间形成的两个夹角最好为60 度左右，

如果角度太小，张力传感器检测到的信号就小，

灵敏度将降低，影响张力控制效果。

当采用其他方式安装张力检测辊时，应使物料对检测辊的作用力方向与检测辊自身的重力方向一致，

以便于进行“零点”标定。
通过以上讲解可以知道张力控制器的安装方法

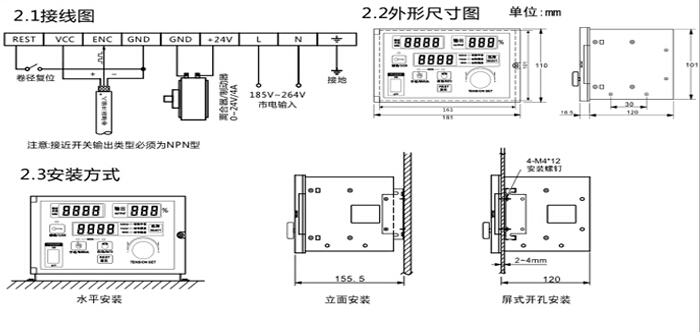

下面讲解下张力控制器的接线方法如下：

输入信号线、开关量输入与输出端子、输出电源等弱电线应当远离仪器电源线、

动力电源等强电线，以避免产生信号干扰等情况。

输入信号、开关量输入输出端子、输出电源等弱电端子一定不要接强电，否则将会烧毁整个仪器。

按正确的接线图将张力传感器信号接好，如果需要接双只张力传感器时，

必须注意信号极性不能接错，否则显示的测量值将会不精确的。

如果仅接单只张力传感器的话，未接张力信号的输入端子必须要短接。

张力传感器屏蔽线一定要接SG端子。
