详细介绍:
品牌:台湾天机牌
型号:TJ-POC

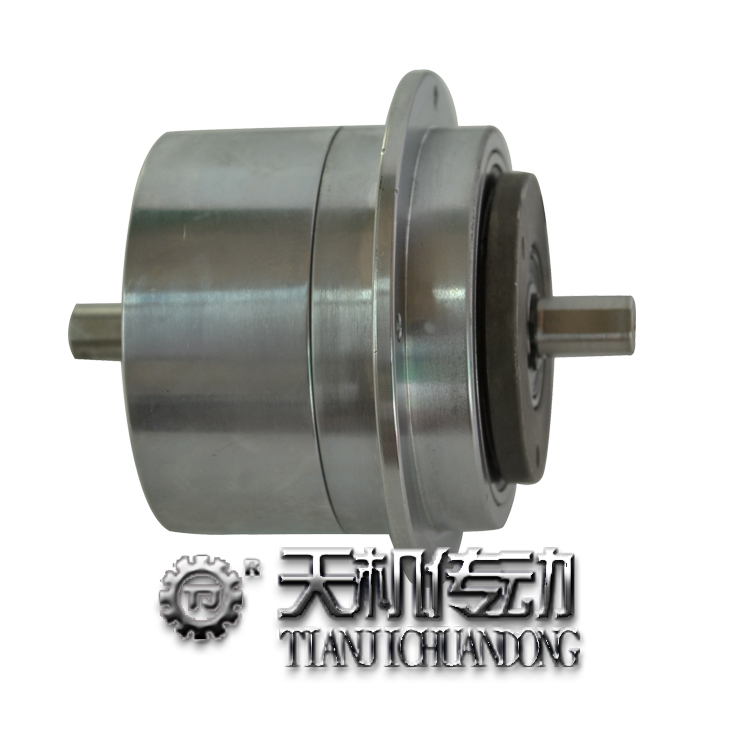

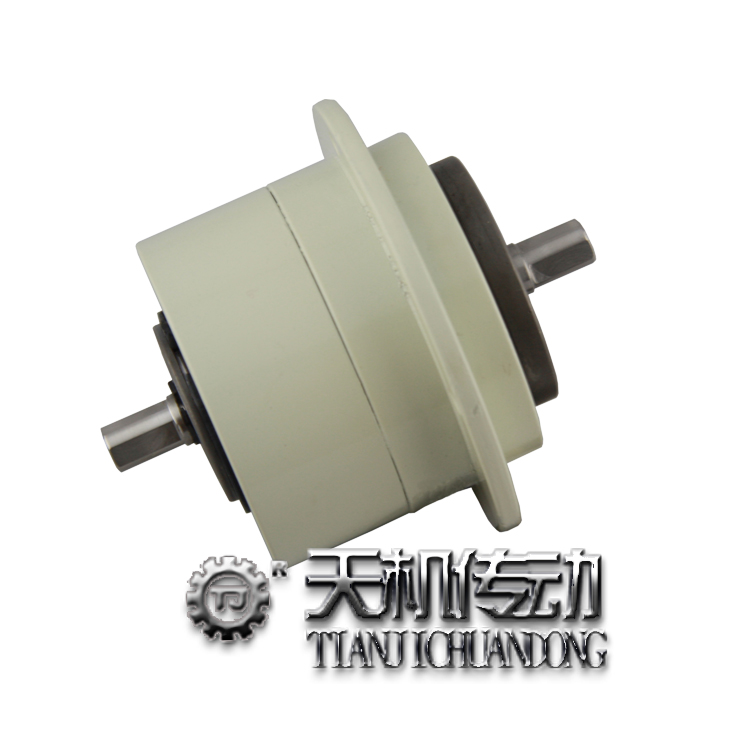

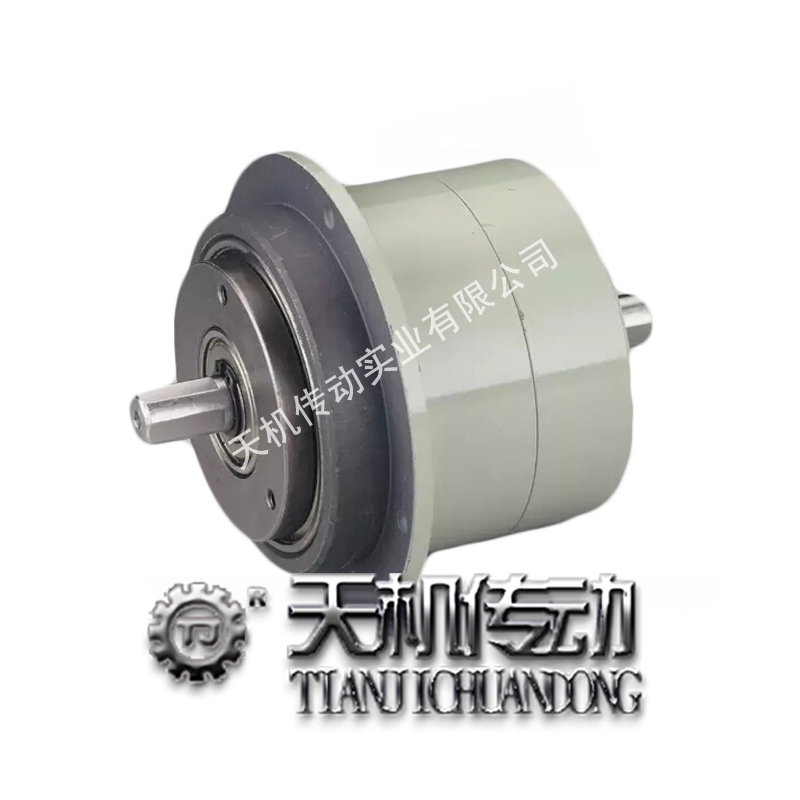

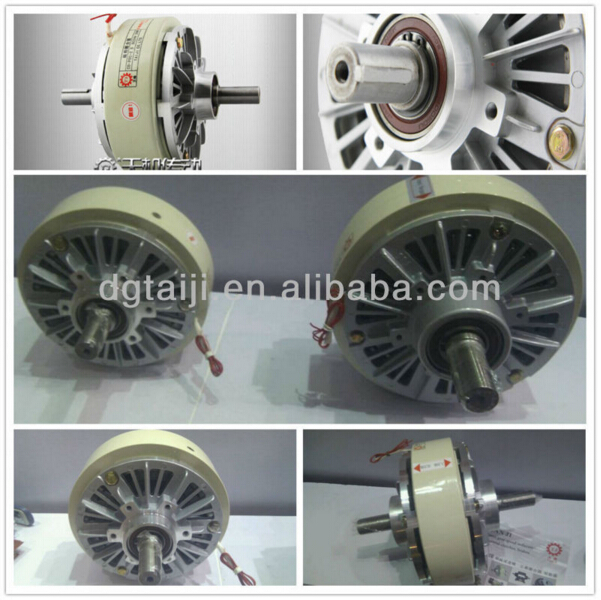

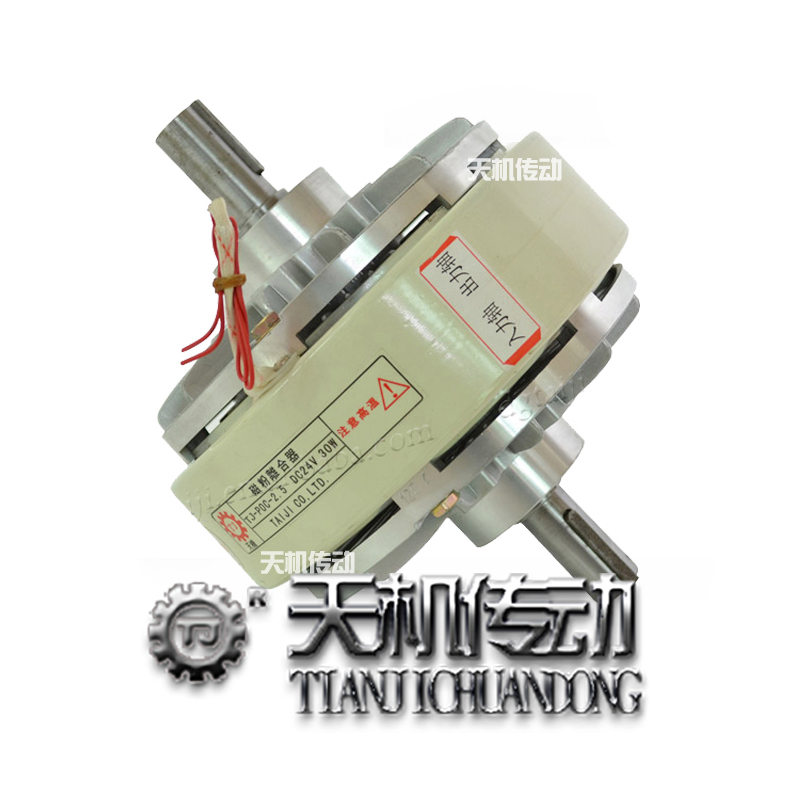

名称:双伸出轴磁粉离合器(对轴式磁粉离合器)
电压:DC24V
包装:纸箱(木箱)+泡沫
东莞天机传动双伸出轴磁粉离合器又称对轴式磁粉离合器,选型一般以所需传达最大转矩为依据来选定,并同时注意保证实际滑差功率小于磁粉离合器的允许滑差功率。
磁粉离合器计算公式如下:
实际滑差功率P=2×3.14×M×n/60=F·V(单位:W)
式中:M ----- 实际工作转矩(N·m)
F ----- 张力(N)
n ----- 滑差转速(r/min)
V ----- 线速度(m/s)
在无变速机的情况下,卷绕材料所需的最大张力与最大卷绕半径的乘积应小于双伸出轴磁粉离合器的额定转矩。此外,磁粉离合器的选择还与其位置有关系:在滑差功率匹配的前提下,把磁粉离合器放在高速级,则可以选择较小规格的离合器,其体积、成本也相应下降。当小规格磁粉离合器不能匹配,而需较大磁粉离合器时,应将其置于传动机构的中部或后部,以增大工作转矩降低滑差转速。

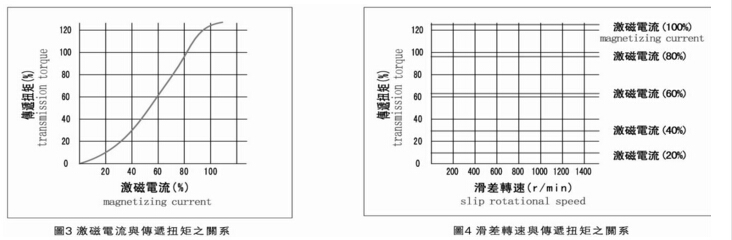

双伸出轴磁粉离合器传递的转矩与激磁电流基本成线性关系(正比例关系),只要改变激磁电流的大小,便可在较大的范围内控制扭矩的大小。如果激磁电流保持不变的话,其传递的转矩是不受主动件与从动件之间的转速差(滑差转速)的影响,因此,对轴式磁粉离合器的静摩擦转矩与动摩擦转矩基本是没什么差异的,说明容易进行扭矩控制,如下图:
双伸出轴磁粉离合器在散热条件一定时,其滑差功率是一定值,因此其实际工作转矩与转速可以相互补偿,即滑差转速提高时,则许用转矩将相应下降,但最高转速不得高于其许可转速。

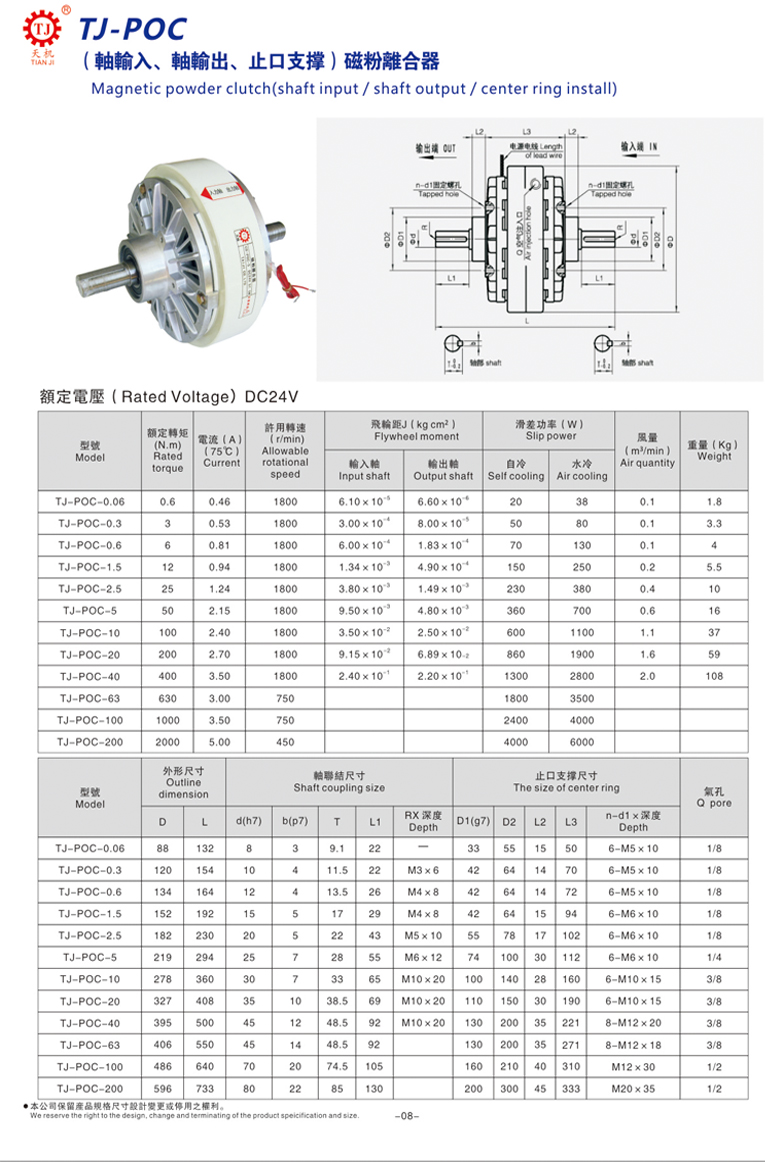

例:TJ-POC磁粉离合器,其额定转矩M=100N.m,滑差功率P=7KW
则额定转速n=9550*P/M=9550*7/100=668.5r/min
若实际滑差转速n=1500r/min(式中9550为常数系数)
则许用转距应为M=9550*P/n=9550*7/1500=44.6N.m (式中:9550为常数系数)
